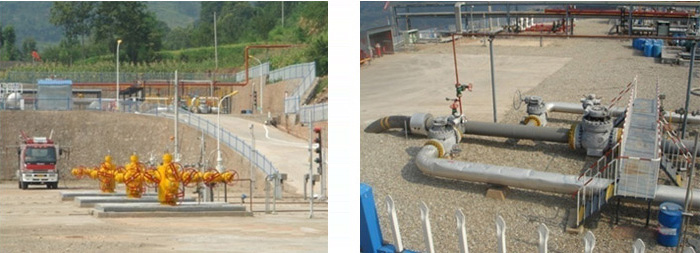

油氣井井下腐蝕導致油管穿孔,套管破損,嚴重影響油氣井的使用壽命,降低了油氣田的生產效率,檢維修等工作產生的直接費用和間接損失使生產作業費用大幅增加,嚴重影響油氣田的經濟效益。因此做好油氣田井下腐蝕監測,及時采用正確的防腐措施,是提高油氣井安全性和降低經濟損失的必要手段。
?采用電感監測技術,測量靈敏度高,穩定可靠;
?適用溫度及壓力范圍廣,可在井下任何深度安裝和回收;
?實時監測腐蝕深度、腐蝕速度、溫度及時間;
?失電狀態下可保存數據,保證恢復供電后數據的正常讀??;
?取數方式:儀器從井下取出后,開蓋連接電腦通訊取數;

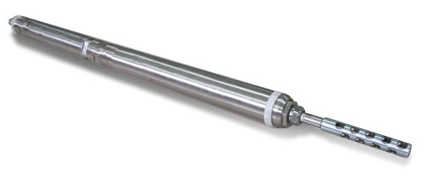

?探針與采集器一體式結構,方便井下投撈。
>> 系統構成:

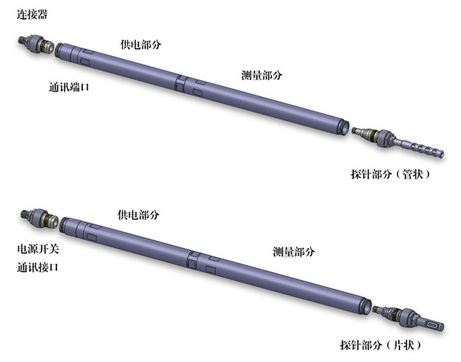

井下電感探針腐蝕監測儀的主體結構包括探針、信號測量處理組件、測溫組件、數據存儲模塊、電池組、配套軟件及其它保護及連接配件組成。結構示意圖如下:
?儀器耐井下壓力:40MPa;
?可靠工作的井下溫度:小于125℃;
?在數據測量密度為1次/小時,可連續工作60天;
?測量分辨率:30nm;
?數據存儲:可連續存儲60天數據;
?儀器外徑為42mm,長度820mm。
>>數據分析:
與儀器配套的Zkwell Suite 2.0專用軟件用來進行數據管理和分析,下圖所示為井下電感探針監測儀在120℃蠟油中的測試曲線,在升溫階段,腐蝕損耗值出現波動,在恒溫120℃以后,曲線平穩。每一次數據采集都是測量試片和溫度補償試片共同完成,在升溫階段,測量試片和補償試片會有輕微的溫度差,因此電阻比值會有波動,恒溫一段時間后,溫度差很小,數據恢復正常。以上測試結果表明,監測儀全浸在120℃蠟油中,工作狀態穩定,測量靈敏可靠。
?采用電感監測技術,測量靈敏度高,穩定可靠;
?適用溫度及壓力范圍廣,可在井下任何深度安裝和回收;
?實時監測腐蝕深度、腐蝕速度、溫度及時間;
?失電狀態下可保存數據,保證恢復供電后數據的正常讀??;
?取數方式:儀器從井下取出后,開蓋連接電腦通訊取數;
?探針與采集器一體式結構,方便井下投撈。
>> 系統構成:
井下電感探針腐蝕監測儀的主體結構包括探針、信號測量處理組件、測溫組件、數據存儲模塊、電池組、配套軟件及其它保護及連接配件組成。結構示意圖如下:
?儀器耐井下壓力:40MPa;
?可靠工作的井下溫度:小于125℃;
?在數據測量密度為1次/小時,可連續工作60天;
?測量分辨率:30nm;
?數據存儲:可連續存儲60天數據;
?儀器外徑為42mm,長度820mm。
>>數據分析:
與儀器配套的Zkwell Suite 2.0專用軟件用來進行數據管理和分析,下圖所示為井下電感探針監測儀在120℃蠟油中的測試曲線,在升溫階段,腐蝕損耗值出現波動,在恒溫120℃以后,曲線平穩。每一次數據采集都是測量試片和溫度補償試片共同完成,在升溫階段,測量試片和補償試片會有輕微的溫度差,因此電阻比值會有波動,恒溫一段時間后,溫度差很小,數據恢復正常。以上測試結果表明,監測儀全浸在120℃蠟油中,工作狀態穩定,測量靈敏可靠。
